في سياق انتقال الطاقة ، أصبحت تكنولوجيا تخزين الطاقة ، كوسيلة رئيسية لموازنة إمدادات الطاقة والطلب وتحسين كفاءة استخدام الطاقة ، تدريجياً محور مجال الطاقة العالمي. نظرًا لأن الناقل الأساسي لتكنولوجيا تخزين الطاقة ، فإن أداء أنظمة بطارية تخزين الطاقة وسلامة الطاقة تحدد مباشرة نجاح أو فشل مشروع تخزين الطاقة بأكمله. يشبه مربع الجهد العالي ، كمكون رئيسي في نظام بطارية تخزين الطاقة ، "جهاز تنظيم ضربات القلب" لجسم الإنسان ، يلعب دورًا مهمًا في التشغيل المستقر لنظام البطارية.

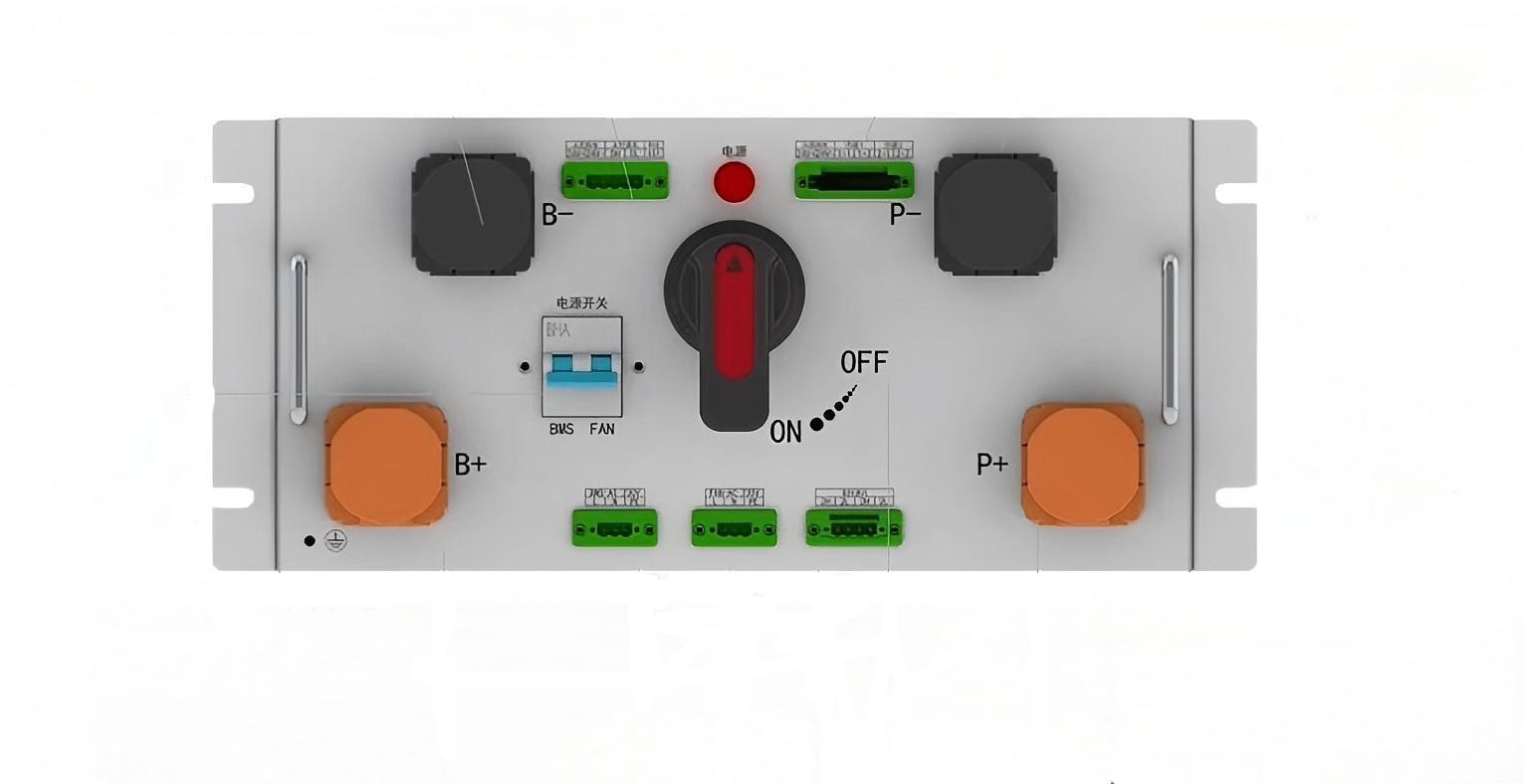

يعد مربع الجهد العالي مسؤولاً بشكل أساسي عن إدارة توزيع وتحكم وحماية الطاقة عالية الجهد في نظام بطارية تخزين الطاقة ، مما يضمن نقل الطاقة الكهربائية الآمنة والفعالة بين حزمة البطارية والأجهزة الخارجية. بمجرد تعطل مربع الجهد العالي ، قد يؤدي إلى شلل نظام تخزين الطاقة بأكمله وحتى يسبب حوادث سلامة خطيرة. لذلك ، من الأهمية بمكان تنفيذ التصميم العلمي المفصل والعلمي لمربع الجهد العالي لنظام بطارية تخزين الطاقة. اليوم ، دعنا نتعمق في مواصفات التصميم التفصيلية لصندوق الجهد العالي لأنظمة بطارية تخزين الطاقة.
(1) تخطيط الحجم
إن التخطيط لحجم صندوق الجهد العالي ليس مسألة تافهة ، بل يجب مطابقة بدقة مع حزمة بطارية تخزين الطاقة. هذا يشبه العثور على الأحذية البلورية المناسبة لـ سندريلا ، فقط مع الحجم المناسب يمكن أن تكون عملية الشحن والتفريغ الداخليين على نحو سلس وثبات. إذا كان حجم صندوق الجهد العالي أكبر من اللازم ، مثل المشي في الأحذية التي يبلغ حجمها عدة أحجام ، فإنه لا يشغل مساحة كبيرة جدًا فحسب ، بل يزيد أيضًا من التكاليف غير الضرورية ، وقد يؤدي إلى انخفاض في كفاءة نقل الطاقة أثناء الشحن والتفريغ ، مما يؤثر على أداء نظام تخزين الطاقة بالكامل. على العكس من ذلك ، إذا كان الحجم صغيرًا جدًا ، كما لو كان القدم محشوة بالقوة في حذاء صغير ، فإنه سيجعل تصميم المكون الداخلي مزدحمًا ، وتبديد الحرارة صعبًا ، وفي الحالات الشديدة قد تسبب حوادث السلامة.
وفي الوقت نفسه ، بالنظر إلى أن المشغلين يحتاجون إلى تثبيت وصيانة وإصلاح صندوق الجهد العالي ، فإن تصميم الحجم المعقول يمكن أن يجعله أكثر ملاءمة وفعالية لهم لإكمال عملهم. على سبيل المثال ، يمكن أن يساعد الحفاظ على مساحة تشغيل كافية للموظفين لتوصيل الكابلات وفصلها ، واستبدال المكونات ، وما إلى ذلك. يمكن أن يساعد في تحسين كفاءة العمل وتقليل الأخطاء التي قد تحدث بسبب التشغيل غير المريح.
(2) اختيار المواد
فيما يتعلق باختيار المواد لصناديق الجهد العالي ، تشمل الصناديق الشائعة الصلب والألمنيوم والبلاستيك وما إلى ذلك ، ولكل منها مزاياها الخاصة.
تشبه المواد الصلب الحراس الأقوياء ، مع قوة عالية وأداء وقائي جيد ، والتي يمكن أن تقاوم بشكل فعال الآثار والتصادمات الخارجية ، مما يوفر حماية موثوقة للمكونات الكهربائية الداخلية. في بعض السيناريوهات ذات متطلبات السلامة العالية للغاية وبيئات الاستخدام القاسية ، مثل مجال تخزين الطاقة الصناعي ، يمكن أن تضمن صناديق الضغط العالية الصلب ، مع قدراتها الواقية الممتازة ، تشغيل مستقر في ظل ظروف عمل معقدة. ومع ذلك ، فهي ليست مثالية أيضا. ضعفها الواضح هو وزنه الثقيل ، مما قد يزيد من الحمل الكلي لنظام تخزين الطاقة. في بعض سيناريوهات التطبيق مع قيود صارمة للوزن ، مثل نظام تخزين الطاقة في السيارات الكهربائية ، قد يبدو أنه غير كافٍ إلى حد ما.
تشبه مادة الألومنيوم راقصة خفيفة الوزن ، بكثافة أقل ، مما يجعل الوزن الإجمالي لصندوق الجهد العالي أخف. هذا له مزايا كبيرة للتطبيقات التي تتطلب تقليل وزن النظام. على سبيل المثال ، في السيارات الكهربائية ، يمكن أن يساعد تقليل وزن مربع الجهد العالي في تحسين نطاق السيارة. في الوقت نفسه ، تحتوي مواد الألومنيوم أيضًا على توصيل كهربائي وحراري جيد ، والتي يمكن أن تتبدد بسرعة الحرارة المتولدة من الداخل وتضمن استقرار درجة حرارة صندوق الجهد العالي أثناء التشغيل. بالإضافة إلى ذلك ، فإن مواد الألومنيوم لها مقاومة جيدة للتآكل ، والتي يمكن أن تقاوم تآكل البيئات القاسية مثل الرطوبة والحموضة إلى حد ما ، مما يزيد من عمر صناديق الجهد العالي. ومع ذلك ، بالمقارنة مع المواد الفولاذية ، فإن قوة مواد الألومنيوم أقل شأنا بعض الشيء ، وقد تكون قدرتها الوقائية أضعف قليلاً عند مواجهة تأثيرات عالية الكثافة.
(3) التصميم الهيكلي الداخلي
يشبه التصميم الهيكلي الداخلي لصندوق الجهد العالي التخطيط بعناية للمدينة ، مما يتطلب التصميم العقلاني لمختلف المناطق الوظيفية لضمان اتصالات ضيقة ومنظمة بين المكونات ، وسهولة التثبيت ، والتفكيك ، والاستبدال.
لتحقيق هذا الهدف ، من الضروري أولاً تقسيم المساحة الداخلية بشكل معقول ووضع المكونات الكهربائية مع وظائف مختلفة في مجالات مختلفة لتجنب التداخل المتبادل. على سبيل المثال ، تركيز المكونات الحالية العالية مثل المقاولين عالية الجهد والصمامات في منطقة واحدة لتسهيل تبديد الحرارة وصيانتها ؛ ترتيب المكونات الكهربائية الضعيفة مثل دوائر التحكم ودوائر اكتساب الإشارات في منطقة أخرى لتقليل تأثير التداخل الكهرومغناطيسي عليها. في الوقت نفسه ، من الضروري التأكد من أن خطوط الاتصال بين كل مكون قصير ومستقيم ، مما قد يقلل من مقاومة الخط ، وتقليل فقدان الطاقة وتوليد الحرارة ، وتحسين كفاءة نقل الطاقة.
عند تصميم الهيكل الداخلي ، من الضروري أيضًا النظر في راحة تركيب المكون وتفكيكه. يعد اعتماد التصميم المعياري اختيارًا جيدًا ، حيث يقسم الجزء الداخلي من مربع الجهد العالي إلى وحدات مستقلة متعددة ، يمكن تثبيت كل منها وفكها بشكل منفصل. وبهذه الطريقة ، عندما تعطل الوحدة النمطية ، يمكن للموظفين استبداله بسرعة دون الحاجة إلى تفكيك واسع النطاق لصندوق الجهد العالي بأكمله ، مما يقلل بشكل كبير من وقت الصيانة وتحسين توافر النظام. بالإضافة إلى ذلك ، يجب إعداد قنوات الأسلاك المعقولة وأجهزة التثبيت لضمان ترتيب الكابلات بدقة ومنظمة ، وتجنب تشابك الكابلات والرخاوة ، وتقليل مخاطر السلامة الناتجة عن مشاكل الأسلاك.
