مع التطور السريع لصناعة الخلايا الكهروضوئية، فإن تكنولوجيا اختبار الجودة والأداء للخلايا الشمسية تتحسن باستمرار. كثيرًا ما أسمع الآخرين يتحدثون عن الخلايا الكهروضوئية PL والخلايا الكهروضوئية EL، ولكن فيم يتم استخدامها؟ كما ينبغي أن يكون هناك الكثير من الناس الذين لا يفهمون إلا جزئيا، ويعرفون طبيعتها، ولا يعرفون أسبابها، ولا يفهمون مبادئها وبنيتها واستخداماتها. هاتان تقنيتان للكشف البصري غير المدمرتين تستخدمان على نطاق واسع في عملية تصنيع الخلايا الكهروضوئية. إنها تلعب دورًا حاسمًا في تحسين دقة التصنيع وجودة المنتج للخلايا الشمسية.
1. ما هو PL من الخلايا الكهروضوئية؟
تُعرف PL للخلايا الكهروضوئية أيضًا باسم التلألؤ الضوئي.
① مبدأ PL:
يشير التلألؤ الضوئي إلى الظاهرة التي يتم فيها تحفيز الإلكترونات الموجودة في الخلية الشمسية إلى حالة طاقة أعلى عند تعرضها لليزر أو الضوء القوي. عندما تعود هذه الإلكترونات من حالة الطاقة العالية إلى حالة الطاقة المنخفضة، فإنها تطلق فوتونات، وهو ما يعرف بالتألق الضوئي.
② سيناريوهات تطبيق PL
في عملية إنتاج الخلايا الكهروضوئية، يتم استخدام تكنولوجيا PL على نطاق واسع في الجوانب التالية:
اختبار جودة المواد: يمكن أن يساعد PL في تحديد العيوب البلورية والشوائب والتفاوت في مواد الخلايا الشمسية. تعتبر المواد البلورية عالية الجودة أساس الخلايا الشمسية الفعالة، ويمكن لـ PL اكتشاف مناطق العيوب المحتملة هذه من خلال التغييرات في شدة التلألؤ والطيف.
تحليل عمر الناقل: يعد عمر الناقل أحد المؤشرات المهمة لقياس أداء الخلايا الشمسية. من خلال الكشف عن PL، يمكن الحصول على التوزيع مدى الحياة لحاملات الشحنة في المادة، وبالتالي تقييم كفاءة التحويل الكهروضوئي للمادة.
قياس طاقة فجوة الحزمة: يمكن أيضًا استخدام تقنية PL لقياس طاقة فجوة الحزمة للمواد شبه الموصلة، وهو أمر ذو أهمية كبيرة لتصميم وتحسين الأداء الإلكتروني البصري للخلايا الشمسية.
③ مزايا تكنولوجيا PL
أكبر ميزة لتقنية PL هي أنها طريقة كشف غير مدمرة يمكنها توفير معلومات مفصلة عن المواد دون الإضرار بهيكل المادة أو البطارية. وهذا يجعل PL أداة سريعة وفعالة لمراقبة الجودة في الصناعة الكهروضوئية.
2. Wقبعة EL الضوئية؟
إن EL للخلايا الكهروضوئية، والمعروفة أيضًا باسم التألق الكهربي، هو الاسم الكامل للتألق الكهربي.
① مبدأ عمل EL
يشير التلألؤ الكهربائي (EL) إلى إعادة تركيب الإلكترونات والثقوب عند تقاطع PN في الخلية الشمسية عند تطبيق جهد أمامي، مما يؤدي إلى انبعاث الفوتون. توجد هذه الفوتونات عادةً في المنطقة القريبة من الأشعة تحت الحمراء ولا يمكن رؤيتها بالعين المجردة، ولكن يمكن اكتشافها بواسطة أجهزة تصوير محددة. يمكن أن يعكس سطوع صور EL وتوزيعها بشكل مباشر البنية الداخلية للبطارية وعيوبها.
② سيناريوهات تطبيق EL
تتمتع تقنية EL بمجموعة واسعة من التطبيقات في اختبار المنتج النهائي ومراقبة جودة الخلايا الشمسية:

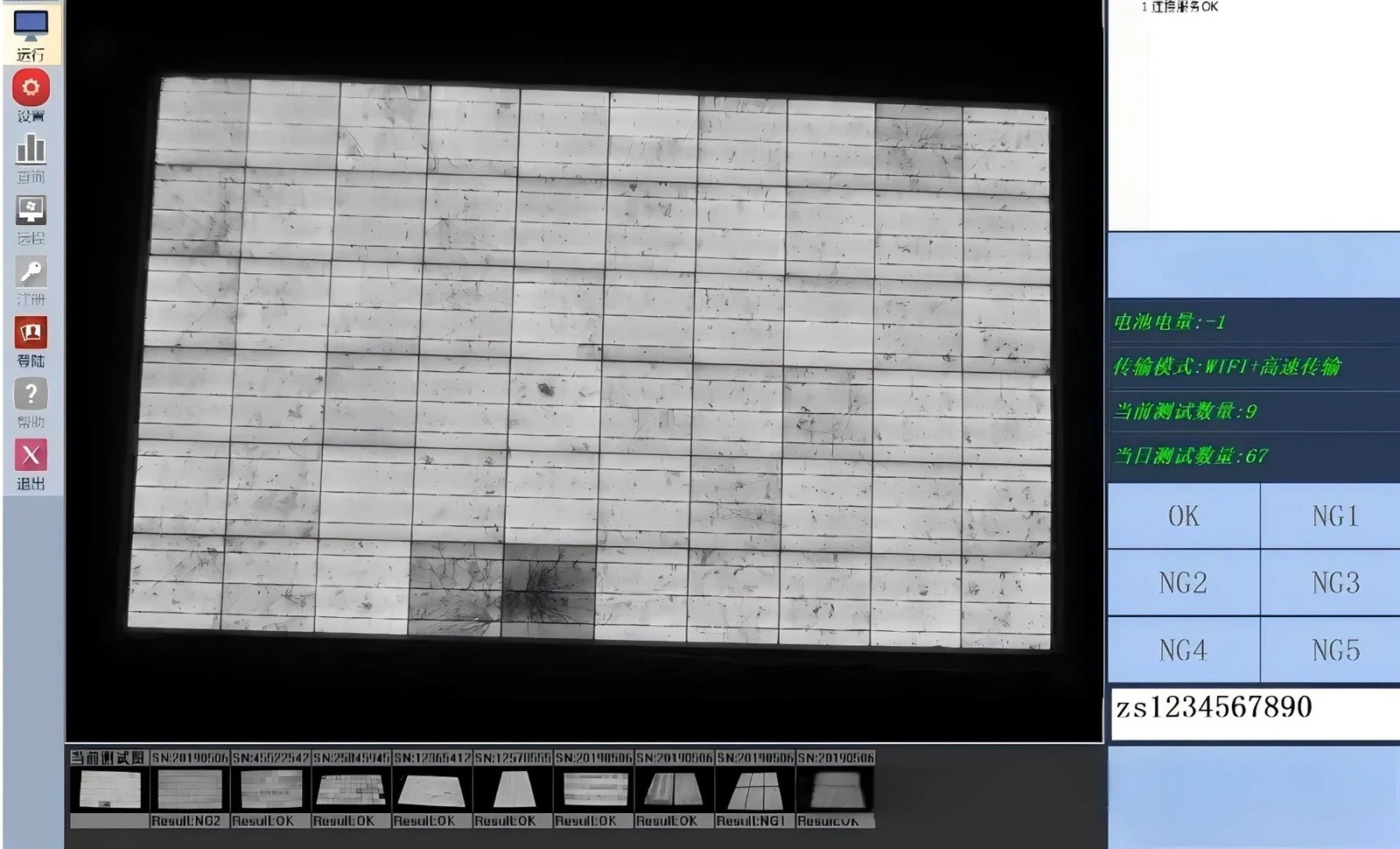

اكتشاف العيوب: يمكن لصور EL أن تعرض بوضوح العيوب مثل الشقوق والشقوق المخفية والدوائر القصيرة والدوائر المفتوحة في الخلايا الشمسية. ومن خلال هذه الصور، يمكن للمصنعين تحديد خلايا البطارية المعيبة والقضاء عليها قبل مغادرة المصنع، وبالتالي ضمان جودة المنتج.
تقييم الكفاءة: يمكن أيضًا استخدام EL لتقييم الكفاءة الإجمالية للخلايا الشمسية. إذا أظهرت مناطق معينة في البطارية سطوعًا منخفضًا أو بقعًا داكنة، فهذا يعني عادةً أن هذه المناطق تعاني من مشكلات تتعلق بفقدان الكفاءة أو ارتفاع معدل إعادة التركيب الإلكتروني.
الكشف عن توحيد المكونات: عند تجميع مكونات البطارية، يمكن أن تساعد صور EL في ضمان الأداء المتسق لكل خلية بطارية، وتجنب تأثير الأداء الضعيف لخلايا معينة على طاقة الإخراج للمكون بأكمله.
③ مزايا تكنولوجيا EL
يمكن أن توفر تقنية EL معلومات تفصيلية عن العيوب دون تفكيك البطارية، وهو أمر مهم بشكل خاص لفحص البطاريات النهائية. بالإضافة إلى ذلك، تتمتع صور EL بدقة ووضوح عاليين، مما يمكنها من تحديد موقع العيوب وطبيعتها بدقة، مما يجعل EL أداة رئيسية لمراقبة جودة الخلايا الكهروضوئية.
الفرق والاتصال بين PL وEL
على الرغم من أن كلاً من PL وEL هما تقنيات كشف بصري غير مدمرة، إلا أن مبادئ العمل وسيناريوهات التطبيق الخاصة بهما مختلفة:
تختلف طرق الإثارة: PL يثير الفوتونات من خلال تشعيع مصدر الضوء الخارجي، بينما يولد EL فوتونات داخل البطارية عن طريق تطبيق الجهد الكهربي.
مراحل التطبيق المختلفة: يستخدم PL عادة للكشف المبكر عن المواد، وتقييم جودة البلورة وخصائص المواد؛ يتم استخدام EL بشكل أكثر شيوعًا لفحص الجودة وتحديد عيوب البطاريات النهائية.
أهداف الكشف المختلفة: يستخدم PL بشكل أساسي لتحليل الخصائص الفيزيائية للمواد، مثل عمر الناقل وطاقة فجوة النطاق؛ يستخدم EL لاكتشاف العيوب الهيكلية وعدم تناسق الأداء داخل البطارية.
توفر تقنيات التلألؤ الضوئي (PL) والتلألؤ الكهربائي (EL) أدوات قوية لإنتاج الخلايا الكهروضوئية ومراقبة جودتها. يركز PL على الكشف المبكر عن المواد، بينما يركز EL على تحديد العيوب في البطاريات النهائية. إن مزايا كل منها وسيناريوهات التطبيق تكمل بعضها البعض، مما يضمن معًا الإنتاج الفعال والأداء المستقر للخلايا الكهروضوئية. في صناعة الطاقة الكهروضوئية المتطورة باستمرار اليوم، ستصبح أهمية تقنيات PL وEL بارزة بشكل متزايد، مع الاستمرار في حماية تعزيز وتطبيق الطاقة النظيفة في جميع أنحاء العالم.
