1. ما هي العيوب الشائعة للقوس الكهروضوئي؟
① الطبقة المجلفنة الموجودة على سطح مادة الدعامة لا تلبي المعيار؛
② المدادات متآكلة بشدة،
③ العمود الموجود خلف الدعامة مشوه بشدة؛
④ الطبقة المجلفنة للقوس تالفة بشدة؛
⑤ عيوب أخرى. العيوب الشائعة للقوس الكهروضوئي مبينة في الشكل التالي. ترجع هذه العيوب بشكل أساسي إلى عيوب الجودة في الدعامة نفسها، والبنية غير القياسية، وأسباب أخرى.
2. ما هو قوس الضوئية؟
الدعامة الكهروضوئية عبارة عن هيكل يستخدم لتركيب وتثبيت ودعم الوحدات الكهروضوئية الشمسية. وتتمثل وظيفتها الرئيسية في ضمان تثبيت الوحدات الكهروضوئية في الزاوية والموضع المناسبين، وبالتالي زيادة استقبال الإشعاع الشمسي إلى الحد الأقصى وتحسين كفاءة توليد الطاقة. يمكن تصنيف الأقواس الكهروضوئية إلى أنواع مختلفة بناءً على بيئة التثبيت والغرض، بما في ذلك الأقواس الأرضية وأقواس السقف وأقواس الأعمدة وأقواس المرآب وما إلى ذلك.
وتتمثل المهمة الرئيسية للأقواس الكهروضوئية في إصلاح ودعم الوحدات الكهروضوئية. ضبط زاوية الوحدات الكهروضوئية. المتانة ومقاومة التآكل. تركيب مبسط وصيانة أسهل.
3. ما هو الأساس قوس الضوئية؟
يعد أساس دعامة الخلايا الكهروضوئية مكونًا مهمًا لنظام دعامة الخلايا الكهروضوئية، والذي يوفر دعمًا ثابتًا لدعامة الخلايا الكهروضوئية ويضمن التشغيل الآمن والمستقر للوحدات الكهروضوئية في ظل الظروف المناخية المختلفة. يجب تحديد اختيار أساس القوس الكهروضوئي بناءً على الظروف الجيولوجية والظروف المناخية والمتطلبات الهندسية لموقع التثبيت. الأنواع الشائعة لأساسات الأقواس الكهروضوئية: الأساس الخرساني، أساس الخوازيق الحلزونية، أساس الخوازيق، أساس البلوك الأسمنتي، أساس الهيكل الفولاذي.
الأساس الخرساني المسلح:أساس مصنوع من القضبان الفولاذية والخرسانة، يستخدم لتثبيت ودعم الأقواس الكهروضوئية، مما يضمن التشغيل الآمن والمستقر للوحدات الكهروضوئية في ظل الظروف المناخية المختلفة. تستخدم الأساسات الخرسانية المسلحة على نطاق واسع في المشاريع واسعة النطاق مثل محطات الطاقة الكهروضوئية المثبتة على الأرض نظرًا لقوتها العالية ومتانتها.
خطوات البناء:
إعداد الموقع:تنظيف موقع البناء، وتسوية الأرض، والتأكد من وجود أساس مستقر.
حفر الأساس:حفر حفرة الأساس وفقًا لرسومات التصميم، مما يضمن أن حجم وعمق حفرة الأساس يلبي المتطلبات
تعزيز ملزمة:إنتاج وربط الهيكل العظمي التسليح وفقًا لرسومات التصميم لضمان الحجم والموضع الدقيق للهيكل العظمي التسليح.
تركيب القالب:تركيب القوالب في حفرة الأساس للتأكد من ثباتها ومنع تشوهها أثناء صب الخرسانة.
صب الخرسانة:صب الخرسانة حسب متطلبات التصميم ورجها للتأكد من أن الخرسانة كثيفة وليس بها فجوات.
صيانة:بعد الصب يجب معالجة الخرسانة لإبقائها رطبة ومنع تشققها وتحسين قوتها.
الهدم والقبول:بعد استيفاء قوة الخرسانة لمتطلبات التصميم، يجب إزالة القوالب وتنفيذ عملية قبول الأساس.
تتمثل مزايا الأساس المستقل للخرسانة المسلحة في مسار نقل واضح، ومحمل قوة موثوق به، وقابلية تطبيق واسعة، وعدم الحاجة إلى آلات البناء المتخصصة أثناء البناء. يتمتع هذا الشكل الأساسي بقدرة قوية على مقاومة الأحمال الأفقية.
أساس كومة لولبية:إنه شكل أساس يستخدم لتثبيت ودعم الأقواس الكهروضوئية، مما يوفر دعمًا ثابتًا للأقواس عن طريق ربط الأكوام المعدنية الحلزونية في الأرض. تتميز مؤسسة الوبر الحلزونية بمزايا التثبيت السريع والحد الأدنى من التأثير البيئي. يتكون تركيبها الهيكلي بشكل أساسي من جسم كومة حلزونية ومكونات متصلة. جسم الوبر على شكل حلزوني مع شفرات حلزونية في النهاية، مما يساعد على توفير الالتصاق والثبات عند تثبيته في الأرض.
خطوات البناء:إعداد الموقع؛ وضع كومة الأرض. المسمار في حصص الأرض. تحديد موضع الاتصال.

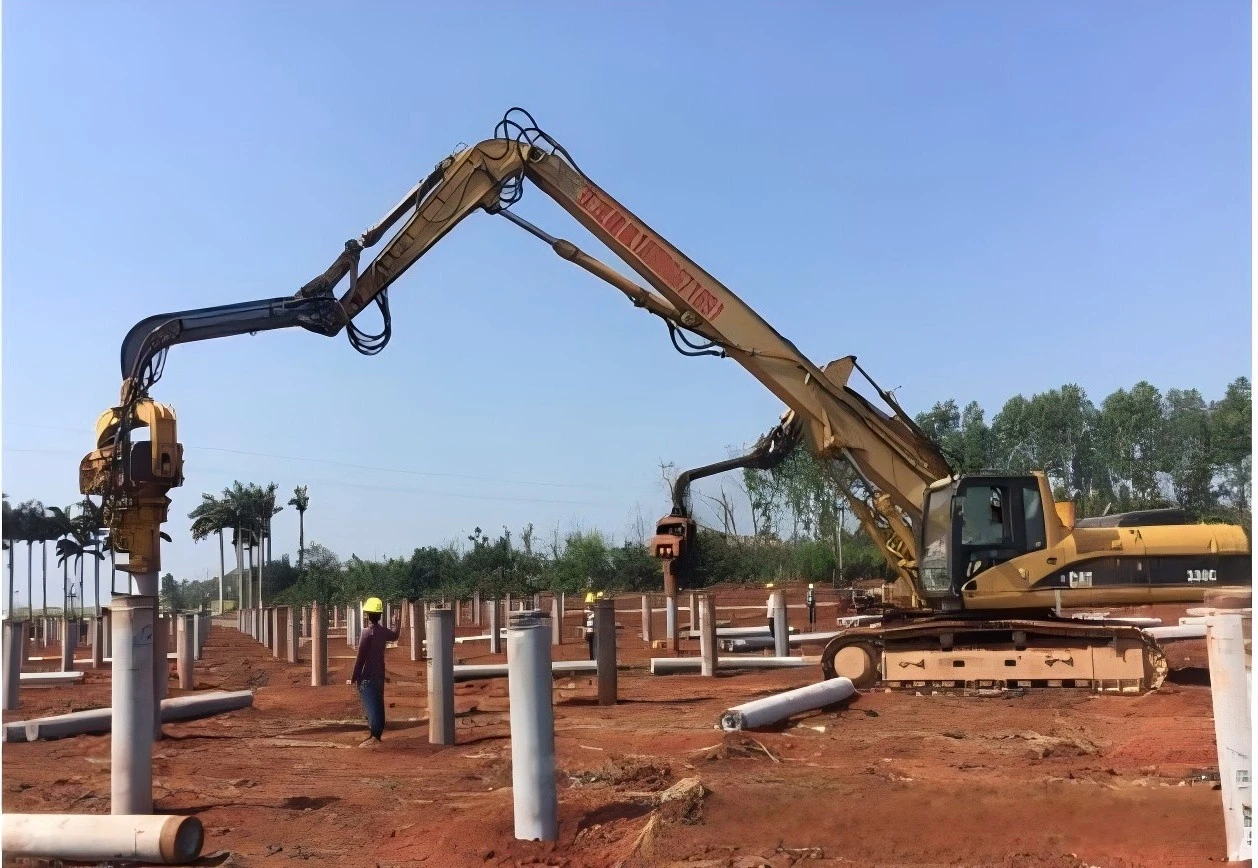

أساس كومة:
أساس الركائز للأقواس الكهروضوئية هو شكل من أشكال الأساس الذي يدعم ويصلح الأقواس الكهروضوئية عن طريق دفع الأكوام تحت الأرض. يتمتع هذا الشكل الأساسي بقدرة تحمل واستقرار عاليين، وهو مناسب لمختلف الظروف الجيولوجية، ويستخدم بشكل خاص على نطاق واسع في محطات الطاقة الكهروضوئية واسعة النطاق. يتكون تركيبها الهيكلي من جسم كومة ومكونات متصلة، وعادة ما يكون جسم الخوازيق مصنوعًا من الفولاذ عالي القوة الذي خضع لمعالجة مضادة للتآكل (مثل الجلفنة بالغمس الساخن) لتعزيز المتانة. حدد أنواعًا مختلفة من الأكوام مثل أكوام الأنابيب الفولاذية، والأكوام الفولاذية على شكل H، وما إلى ذلك بناءً على الظروف الجيولوجية ومتطلبات التصميم.
خطوات البناء:إعداد الموقع، واستكشاف الموقع، وتحديد المواقع، ودق الركائز، وربط الأقواس. يتم تطبيقه عادةً في محطات الطاقة الكهروضوئية الكبيرة، والأماكن ذات الرياح القوية والجيولوجيا المعقدة.
أساس البلوك الأسمنتي:
إن أساس البلوك الأسمنتي للأقواس الكهروضوئية هو شكل شائع من الأساس، والذي يتم تثبيته على الأرض عن طريق التصنيع المسبق أو صب الكتل الأسمنتية في الموقع لتوفير دعم مستقر للوحدات الكهروضوئية. يُستخدم هذا النموذج الأساسي على نطاق واسع نظرًا لبساطة بنائه وتكلفته المنخفضة وإمكانية تطبيقه على نطاق واسع. تتكون الكتل الأسمنتية من كتل أسمنتية ومكونات تثبيت، ويمكن أن تكون مربعة أو مستطيلة أو أشكال أخرى وفقًا لمتطلبات التصميم، مع تحديد الأبعاد بناءً على متطلبات الحمل للدعامة والوحدة الكهروضوئية. تتكون الأجزاء الثابتة من جزأين: الأجزاء المدمجة والأجزاء المتصلة.
خطوات البناء:إعداد الموقع، معالجة الأساس، إنتاج البلوك الأسمنتي، تركيب الأقواس الكهروضوئية. يتم تطبيق هذه الطريقة عادةً في محطات الطاقة الكهروضوئية الصغيرة والمتوسطة الحجم، والأنظمة الكهروضوئية المؤقتة، والمواقف الجيولوجية الخاصة.
أساس الهيكل الصلب للقوس الكهروضوئي
أصبح أساس الهيكل الفولاذي شكلاً مهمًا من أشكال الأساس في بناء النظام الكهروضوئي نظرًا لقوته العالية وثباته ومتانته. لا يؤدي التصميم والتركيب المعقول لأساسات الهيكل الفولاذي إلى تحسين سلامة واستقرار الأنظمة الكهروضوئية فحسب، بل يمكنه أيضًا التكيف مع مختلف الظروف الجيولوجية والمناخية المعقدة، وتعزيز الفوائد الشاملة للمشاريع. من خلال معالجة الأساس، ومنع تآكل الفولاذ، والتحكم في دقة التثبيت، يمكن لأساسات الهياكل الفولاذية توفير دعم طويل الأمد وموثوق للأنظمة الكهروضوئية، مما يضمن تشغيلها المستقر في ظل الظروف البيئية المختلفة.
